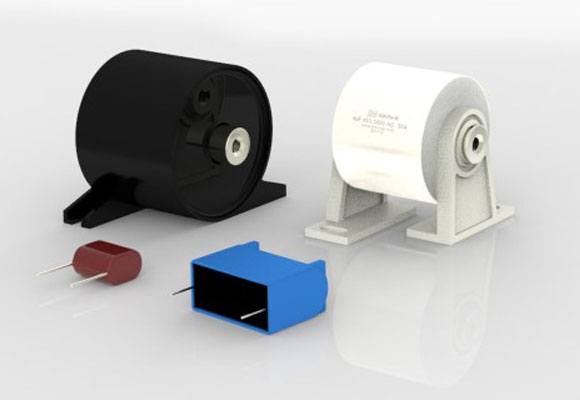

焊机专用 耦合隔直系列
- 产品简介：
- 问：BM电容器容量的单位是什么?各个单位如何转换?
- 答：BM电容器容量单位是F(法拉)。 F(法拉)的转换公式是： 1F(法拉)=100000μF(微法) 1μF(微法)=100000pF(皮法) F的量是很大的，一般用μF和pF做电容的单位。
- 问：BM电容器MKPH、MKPH-R、MKPH-S，MKP-L表示的是什么类型的电容?
- 答：BM电容中MKPH表示的是高压谐振电容器;MKPH-R表示的是工业类谐振电容器;MKPH-S表示的是工业类缓冲吸收电容器;MKP-L表示的是工业类滤波电容器。
- 问：BM电容器容差有哪些?各个容差用什么字母表示?
- 答： BM电容器常有容差有：
- 问：BM电容器上印的标示各表示什么意思?
- 答：BM电容器有多个类型的电容，我们以几个典型类型的印字来说明一下。
- 问：BM电容器有哪些认证?
- 答： BM电容器的认证有：CQC、UL、VDE、TUV、ENEC、KC、CUL。其中CQC是中国认证;UL是美国认证;VDE是欧洲认证;TUV是德国认证;ENEC是欧洲认证;KC是韩国认证;CUL是加拿大认证。
- 问：BM电容器的主要参数是什么?
- 答：BM电容器的主要参数有容量和电压。
- 问：BM电容器常规引出方式有哪些?
- 答：BM电容器引出方式有：引线，插针，插片，端子。端子分187#(宽4.8mm)，250#(宽6.3mm)。
- 问：MKP是什么意思?
- 答：MKP是德国对金属化聚丙烯薄膜电容的简称。
产品详情
联系我们
产品展示
.jpg)
产品说明：
★特点
□寿命长
□承受纹波电流能力强
□等效串联电阻小、杂散电感低
□自愈能力强
□应用于直流滤波电路中，可替代电解电容
★应用场合
□逆变焊机设备上
典型线路图
|
引用标准 |
GB/T17702，IEC61071 |
|
|
气候类别 |
40/105/21 |
|
|
工作温度范围（外壳） |
-40℃～105℃ |
|
|
电压范围 |
250 VAC～1000VAC |
|
|
容量范围 |
1μF～20μF |
|
|
容量允许偏差 |
±5%（J）/±10%（K） |
|
|
损耗角正切值 |
2×10-3 |
|
|
耐电压 |
1.5Un（60S，20±5℃） |
|
|
绝缘电阻 |
≥100 000MΩ, Cn≤0.33μF ≥30 000s Cn＞0.33μF |
20±5℃ 500V.DC 60S
|
|
过电压 |
1.1Un 30% of on-load-dur.·0 |
|
|
1.15Un 30min/day |
||
|
1.2Un 5min/day |
||
|
1.3Un 1min/day |
||
|
最高使用海拔 |
2000m |
|
|
预期寿命 |
20 000h（Un，θhs=70℃） |
|
|
失效率 |
50FIT |
|
A类结构
|
容量 (μF) |
电压 （V.AC） |
Irms (A) |
D (mm) |
L (mm) |
B (mm) |
物料品号 |
|
4 |
500 |
60 |
63 |
50 |
62 |
1GRB540A500-01 |
|
5 |
500 |
60 |
63 |
50 |
62 |
1GRB550A500-01 |
|
6 |
500 |
60 |
63 |
50 |
62 |
1GRB560A500-01 |
B类结构
|
容量 (μF) |
电压 （V.AC） |
Irms (A) |
D (mm) |
L (mm) |
P (mm) |
物料品号 |
|
4 |
500 |
50 |
52 |
40 |
32 |
1GRY540A500-03 |
|
5 |
500 |
50 |
58 |
40 |
32 |
1GRY550A500-06 |
|
6 |
500 |
50 |
63 |
40 |
32 |
1GRY560A500-03 |
PCB隔直耦合—塑料壳类
|
容量 (μF) |
电 压 |
L (mm) |
B (mm) |
H (mm) |
P (mm) |
物料品号 |
|
1.0 |
275VAC |
30 |
8.5 |
15 |
26.5 |
1B510A275--- |
|
2.0 |
275VAC |
30 |
12 |
20 |
26.5 |
1B520A275-- |
|
2.2 |
630VDC |
36 |
14.5 |
25.5 |
31 |
1B547D630-- |
|
3.0 |
250VAC |
26 |
12 |
23 |
22 |
1AH530A250-- |
|
3.5 |
250VAC |
36 |
13 |
23 |
31 |
1AH535A250-- |
|
4.0 |
250VAC |
36 |
14.5 |
25.5 |
32 |
1AH540A250--- |
|
4.7 |
400VDC |
36 |
17 |
26 |
31 |
1B547D400-- |
|
5.0 |
250VAC |
36 |
17 |
26 |
32 |
1AH550A250--- |
|
6.0 |
250VAC |
36 |
17.5 |
29 |
32 |
1AH560A250-- |
|
6.8 |
250VAC |
36 |
19.5 |
32 |
32 |
1AH568A250-- |
|
8.0 |
400VDC |
36 |
19.5 |
32 |
31 |
1B580D400-- |
|
10 |
250VAC |
46 |
23.5 |
38 |
42 |
1AH610A250-- |
PCB隔直耦合—包封类
|
Un 250VDC |
|||||
|
容量 (μF) |
L (mm) |
B (mm) |
H (mm) |
P (mm) |
物料品号 |
|
0.47 |
18 |
8 |
16 |
15 |
1DH447D250-- |
|
0.68 |
22 |
6.5 |
14 |
20 |
1DH468D250-- |
|
1.0 |
22 |
8.5 |
15 |
20 |
1DH510D250-- |
|
1.5 |
22 |
8.5 |
14.5 |
20 |
1DH515D250-- |
|
1.8 |
22.5 |
9 |
15.5 |
20 |
1DH520D250-- |
|
2.0 |
23 |
11 |
18.5 |
20 |
1DH520D250-- |
|
3.0 |
28.5 |
9.5 |
17.5 |
26 |
1DH530D250-- |
|
4.7 |
28 |
11.5 |
20.5 |
26 |
1DH547D250-- |
|
5.0 |
45 |
12 |
17 |
41 |
1DH550D250-- |
|
6.0 |
44 |
12 |
15.2 |
41 |
1DH560D250-- |
|
Un 400VDC |
|||||
|
容量 (μF) |
L (mm) |
B (mm) |
H (mm) |
P (mm) |
物料品号 |
|
0.1 |
17 |
5.5 |
10 |
15 |
1DH410D400-- |
|
0.47 |
17 |
7.5 |
13 |
15 |
1DH447D400-- |
|
0.68 |
22.5 |
7 |
13 |
20 |
1DH468D400-- |
|
1.0 |
22 |
8 |
16 |
20 |
1DH510D400-- |
|
2.0 |
28.5 |
10.5 |
16.5 |
26 |
1DH520D400-- |
|
2.2 |
28 |
11.5 |
18 |
26 |
1DH522D400-- |
|
3.0 |
29.5 |
12.5 |
20.5 |
27 |
1DH530D400-- |
|
3.3 |
33 |
13 |
18.5 |
30 |
1DH533D400-- |
|
4.7 |
33 |
15 |
22.5 |
30 |
1DH547D400-- |
|
Un 630VDC |
|||||
|
容量 (μF) |
L (mm) |
B (mm) |
H (mm) |
P (mm) |
物料品号 |
|
0.1 |
17 |
5.5 |
10 |
15 |
1DH410D630-- |
|
0.68 |
22 |
10.5 |
17 |
20 |
1DH468D630-- |
|
1.0 |
33 |
9.5 |
15.5 |
31 |
1DH510D630-- |
|
1.5 |
29 |
13.5 |
20 |
27 |
1DH515D630-- |
|
2.0 |
35 |
14.5 |
23 |
31 |
1DH520D630-- |
|
2.2 |
33.5 |
13.5 |
23 |
31 |
1DH522D630-- |
