安规电容器

  • 产品简介:优化系列X2认证型,采用高分子聚丙烯薄膜介质、加厚型金属化电极、全自动喷焊工艺,94V0级阻燃PBT塑壳、耐湿热环氧树脂密封、CP线引出。高耐压、耐湿热、低容降,专用于阻容降压电路,如LED驱动模块、电表、小家电等低功率电子消费产品。
常见问题解答
问:BM电容器使用寿命如何分等级?
答:根据CQC标准,CBB电容的使用寿命等级分四个等级,使用(连续运行)寿命如下:
问:BM电容器电压单位是什么?
答:BM电容器电压单位有:VAC(交流电压)和VDC(直流电压)。
问:BM电容器的主要参数是什么?
答:BM电容器的主要参数有容量和电压。
问:MKP是什么意思?
答:MKP是德国对金属化聚丙烯薄膜电容的简称。
问:BM电容器上印的标示各表示什么意思?
答:BM电容器有多个类型的电容,我们以几个典型类型的印字来说明一下。
问:BM电容器容差有哪些?各个容差用什么字母表示?
答:   BM电容器常有容差有:
问:BM电容器常规安装方式有哪些?
答:  BM电容器的安装方式有:正耳、无耳、弯插铁耳、直插铁耳、侧长耳、中双耳、对角底双耳、平口双耳。   (如图二)
问:BM电容器中的P0和P2表示的是什么意思?
答:答:BM电容器中的P0表示不防爆,P2表示防爆。安全膜类电容防爆原理,金属化电极采用微保险丝网状结构(如图一),在电容运行发生故障时,通过微保险丝断开,自动切断电源,从而防止故障扩大,达到自我安全保护目的。
  • 产品详情

  • 联系我们

    安规电容器



    优化系列X2认证型,采用高分子聚丙烯薄膜介质、加厚型金属化电极、全自动喷焊工艺,94V0级阻燃



    PBT塑壳、耐湿热环氧树脂密封、CP线引出。高耐压、耐湿热、低容降,专用于阻容降压电路,如LED



    驱动模块、电表、小家电等低功率电子消费产品。

    认证标志     Safety approvals

    UL&CULVDE&ENECCQCKC

    执行标准    Implemented standard

    GB/T14472-1998,UL60384-14,IEC60384-14

    气候类别    Climatic category

    40/105/21(VDE,ENEC, CQC); 40/110/56/B (UL&CUL)

    认证类别     Subclass

    X2

    额定电压     Rated voltage

    250/275/310VAC (50/60Hz)

    容量范围    Capacitance range

    0.22μF3.3μF

    容量偏差    Capacitance tolerance

    ±5%(J)±10%(K)

    耐电压     Voltage proof

    极间between terminals

    4.3*URVDC/10s

    极壳between terminals and case

    2*UR+1500VAC/ 60s (2000VAC min)

    绝缘电阻    Insulation resistance (20)

    极间 between terminals

    ≥15000MΩCR≤0.33μF   (100Vdc,60s)

    ≥5000S ,   CR >0.33μF  (100Vdc,60s)

    极壳between terminals and case

    30000MΩ              (100Vdc,60s)

    损耗角正切   Tangent of loss angle (20)

    CR1μF

    0.001(1KHz); 0.003(10KHz)

    CR>1μF

    0.002(1KHz)

    电压爬升率 Pulse rise time(dv/dt)

    100V/μs Max

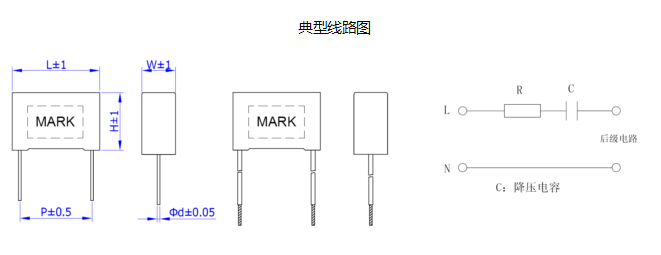

    常用规格(Dimension)                                         unit:mm

    Rated

    Cap.

    L

    W

    H

    P

    Фd



    Rated

    Cap.

    L

    W

    H

    P

    Фd

    0.22μF

    18.0

    8.5

    14.5

    15.0

    0.8

    0.47μF

    31.0

    9.0

    18.0

    27.5

    0.8

    0.33μF

    18.0

    10.0

    15.8

    15.0

    0.8

    0.68μF

    31.5

    10.8

    19.5

    27.5

    0.8

    0.47μF

    18.0

    11.2

    19.2

    15.0

    0.8

    1.0μF

    31.5

    10.8

    19.5

    27.5

    0.8

    0.22μF

    26.3

    7.0

    16.5

    22.5

    0.8

    1.0μF

    31.5

    13.0

    21.6

    27.5

    0.8

    0.33μF

    26.3

    8.5

    17.0

    22.5

    0.8

    1.2μF

    31.5

    13.0

    21.6

    27.5

    0.8

    0.47μF

    26.3

    10.0

    19.0

    22.5

    0.8

    1.5μF

    31.5

    14.0

    25.0

    27.5

    0.8

    0.68μF

    26.3

    10.0

    19.0

    22.5

    0.8

    1.8μF

    32.0

    16.0

    25.5

    27.5

    0.8

    0.82μF

    26.3

    11.0

    20.0

    22.5

    0.8

    2.0μF

    32.0

    15.0

    30.0

    27.5

    0.8

    1.0μF

    26.3

    13.0

    23.0

    22.5

    0.8

    2.2μF

    32.0

    15.0

    30.0

    27.5

    0.8
